在MAX浏览器中创建DAQ-mx任务的步骤如下。

　　· 第1步：新建通道种类。右键单击Data Neighborhood，在弹出的快捷菜单中选择“CreateNew…”，在弹出框中选择“NI-DAQmx Task”，再单击“Next”按钮，如图1和图2所示。



　　如图1 新建种类



　　· 第2步：新建通道。DAQ-mx有5大类测量类型和一个传感器电子数据表TEDS（Transducerelectronic data sheet）。5大测量类型分别为：模拟输入（Analog Input）、模拟输出（AnalogOutput）、计数器输入（Counter Input）、计数器输出（Counter Output）和数字输入/输出（Digital I/O），每一类下分别有不同的测量对象可以选择。如图3所示。

　　DAQmx中5大测量类型具体内容如下。

　　（1）模拟输入。

　　模拟输入中包含测量对象：电压（Volatage）、温度（Temperature）、应力（Strain）、电流（Current）、阻抗（Resistonce）、频率（Frequency）、位置（Position）、加速度（Acceleration）、自定义（Custom Voltage with Excitation）、声压（Sound Pressure），如图4所示。

　　（2）模拟输出。

　　模拟输出包含测量对象：电压（Voltage）、电流（Current），如图5所示。

　　（3）计数器输入。

　　计数器输入包含测量对象：边沿计数（Edge Count）、频率（Frequency）、周期（Period）、脉宽（Pulse Width）、半周脉宽（Semi Period）、（Two Edge Separation）、（Position），如图6所示。

　　如图3 DAQmx测量类型

　　如图4 模拟输入



　　如图5　模拟输出

　　如图6 计数器输入

　　如图7 计数器输出

　　（4）计数器输出。

　　计数器输出包含测量对象：脉冲输出（Pulse Output），如图7所示。

　　（5）数字输入/输出。

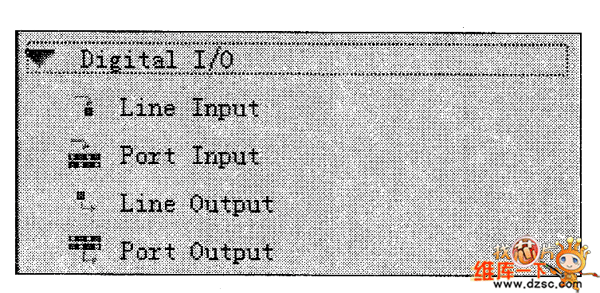

　　数字输入/输出包含线输入（Lint input）、端口输入（Port Input）、线输出（Line Output）、端口输出（PortOutput），如图8所示。

　　· 第3步：选择物理通道。可以创建新的通道（Create New Local Channels）、选择现有的全局通道 （Add Existing DAQmx GlobalChannels）、复制现有的全局通道（Copy Existing DAQmx Global Channels），如图9所示。

　　如图8 数字输入/输出

　　如图9 选择物理通道

　　第4步：命名任务。如图10所示，在文本框中输入任务名称，单击“Finish”钮即完成DAQmx任务的创建。创建完成的DAQmx任务如图11所示。

　　如图10 命名NI-DAQmx任务

　　如图11  DAQmx任务属性
